Fabricantes de Peças de Condensador de HVAC

Introdução a Peças do condensador HVAC

O condensador é um dos conjuntos mais críticos em qualquer sistema HVAC, responsável por libertar o calor absorvido dos espaços interiores para o ambiente exterior. Compreensão Peças do condensador HVAC — desde bobinas e motores de ventiladores até recipientes de drenagem e suportes — é essencial para engenheiros, empreiteiros e gerentes de instalações que desejam maximizar a confiabilidade, um eficiência e a vida útil do sistema. À medida que o mercado global de HVAC ultrapassa 240 mil milhões de dólares em 2024 , a demea por componentes de condensador de alta qualidade continua a acelerar nos setores residencial, comercial e industrial.

Uma falha na unidade condensadora pode reduzir a eficiência do sistema em 20–40% e levar a tempos de inatividade não planejados dispendiosos. Selecionar os componentes certos — e mantê-los adequadamente — não é, portanto, apenas uma decisão técnica, mas também uma decisão financeira significativa.

1. Componentes principais de um condensador HVAC

Um conjunto condensador completo integra múltiplas peças que devem funcionar em coordenação precisa. Cada componente desempenha um papel específico no ciclo de rejeição de calor.

(1) Bobina Condensadora

A serpentina do condensador – normalmente construída com tubos de cobre com aletas de alumínio – transfere calor do refrigerante para o ar ambiente. Oferta de bobinas microcanais modernas até 30% melhor eficiência de transferência de calor e carga de refrigerante reduzida em comparação com designs tradicionais de aletas de placa de tubo redondo. Geometria da bobina, espaçamento das aletas (geralmente 12–20 barbatanas por polegada ) e a direção do fluxo de ar afetam diretamente o desempenho.

(2) Motor do ventilador do condensador

O motor do ventilador impulsiona o fluxo de ar através da bobina para facilitar a rejeição de calor. Os ventiladores do condensador ECM (motor comutado eletronicamente) são agora preferidos em sistemas de alta eficiência, consumindo 30–50% menos energia do que os motores PSC tradicionais. O passo, o diâmetro e as RPM das pás do ventilador devem ser cuidadosamente combinados com a área da face da bobina para obter pressão estática e fluxo de ar ideais.

(3) Compressor

O compressor pressuriza o vapor refrigerante antes de entrar na serpentina do condensador. Os compressores scroll dominam o mercado comercial, oferecendo Eficiência 10–15% maior do que os tipos alternativos, níveis de ruído mais baixos (normalmente 55–65dB(A) ) e maior confiabilidade devido ao menor número de peças móveis.

(4) Beeja de drenagem

O recipiente de drenagem recolhe a condensação e evita danos causados pela água na estrutura da unidade e nos elementos circundantes do edifício. Dependendo da aplicação, os recipientes de drenagem são especificados como Beejas de drenagem isoladas , Beejas de drenagem HVAC em aço inoxidável , Beejas de drenagem HVAC de aço galvanizado , ou Bandejas de drenagem HVAC de alumínio personalizadas . A seleção do material depende da exposição à corrosão, da temperatura operacional e dos requisitos de suporte de carga.

(5) Suportes de montagem e caixa

O gabinete externo e os suportes de montagem internos mantêm todos os componentes alinhados e os protegem da exposição ambiental. Os suportes do condensador externo devem resistir à degradação UV, aos ciclos térmicos e às cargas de vento – requisitos que exigem metalurgia de engenharia de precisão e resistente à corrosão.

2. Bandejas de drenagem HVAC: tipos, materiais e seleção

A bandeja de drenagem é muitas vezes um componente subestimado do condensador, mas desempenha um papel decisivo na prevenção de danos causados pela água, crescimento de mofo e corrosão estrutural. Selecionar o tipo de recipiente de drenagem correto para a aplicação é fundamental.

(1) Bandejas de drenagem comerciais e industriais

Para instalações de grande porte, Bandejas de drenagem HVAC comerciais and Bandejas de drenagem HVAC industriais deve lidar com volumes de condensado significativamente maiores - às vezes excedendo 50 litros por hora em climas úmidos. Bandejas de drenagem HVAC para serviços pesados fabricados em aço inoxidável calibre 16 ou mais pesado ou aço galvanizado fornecem a integridade estrutural necessária para ambientes de telhados e salas mecânicas onde as cargas de equipamentos são substanciais.

(2) Bandejas de drenagem da unidade fan coil

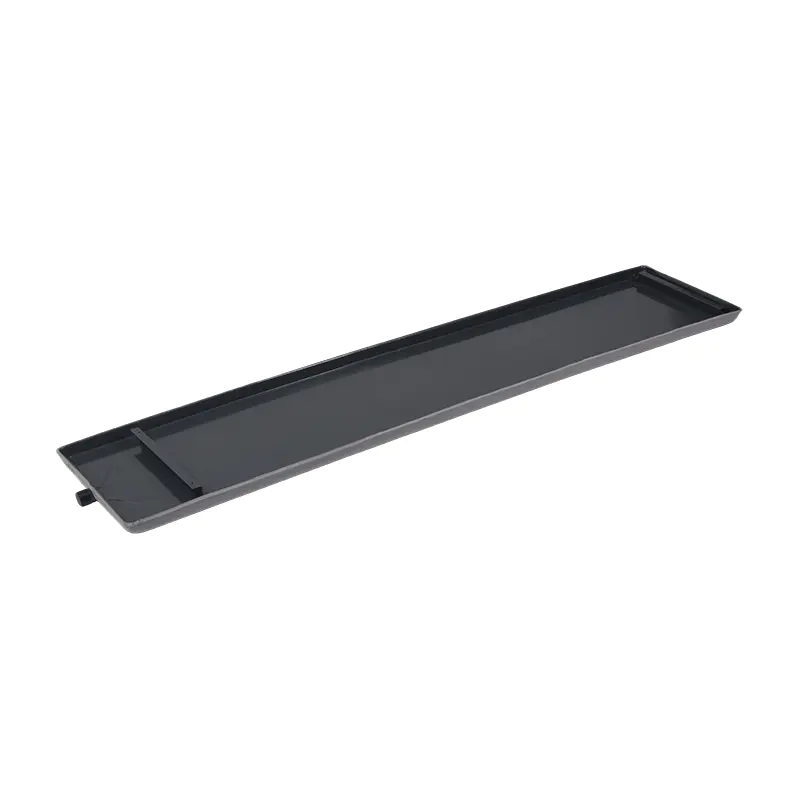

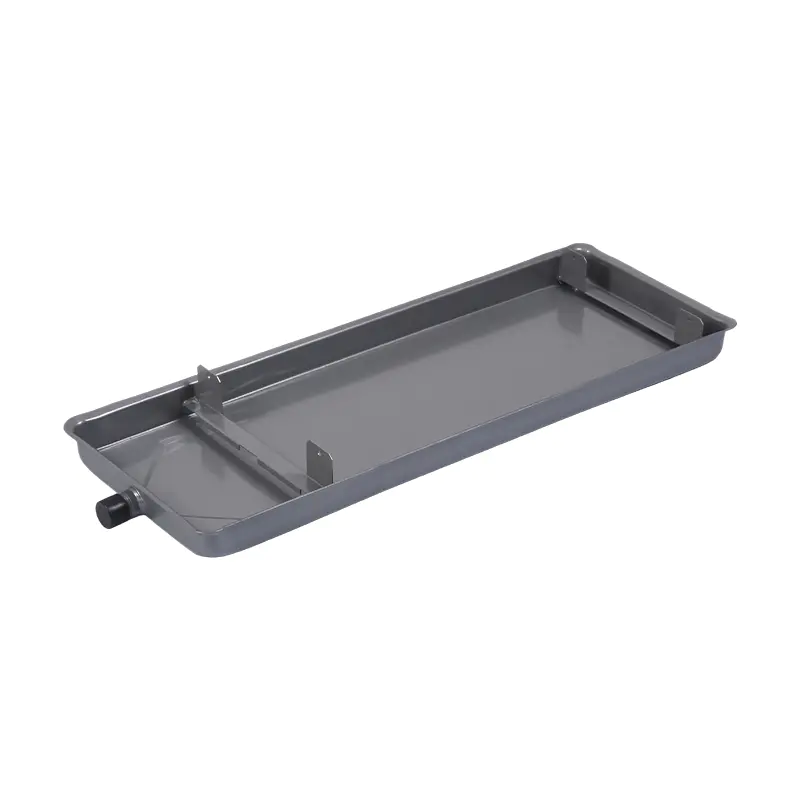

O Bandeja de drenagem da unidade fan coil foi projetado para caber precisamente abaixo das bobinas da FCU, coletando condensado sem risco de transbordamento. Estas panelas estão disponíveis como Bandejas de drenagem quadradas e retangulares personalizadas and Bandejas de drenagem HVAC de tamanho personalizado para corresponder ao tamanho exato de qualquer modelo de FCU. As versões isoladas evitam a condensação externa na superfície da panela – um problema comum em ambientes com alta umidade.

(3) Bandejas de drenagem especiais e resistentes ao congelamento

Em climas frios onde a temperatura ambiente cai regularmente abaixo 0°C , a Bandeja de drenagem galvanizada resistente ao congelamento com elementos de aquecimento integrados ou design inclinado evita bloqueios de gelo que podem causar transbordamento e danos estruturais causados pela água. Bandejas de drenagem de alumínio personalizadas são favorecidos onde a redução de peso é crítica, como instalações em telhados em estruturas de aço leves.

3. Principais critérios de seleção para peças do condensador HVAC

A escolha dos componentes corretos do condensador requer a avaliação de vários fatores interdependentes:

• Ambiente operacional: Zonas costeiras, industriais ou de exposição química exigem materiais resistentes à corrosão, como Bandeja de drenagem de aço inoxidável s ou bobinas revestidas com epóxi.
• Carga e capacidade: Bandejas de drenagem para serviços pesados e suportes reforçados são necessários quando o peso do equipamento excede os limites padrão.
• Condições climáticas: Regiões frias exigem Bandeja de drenagem galvanizada resistente ao congelamentos e controles de velocidade do ventilador em ambiente baixo.
• Requisitos dimensionais: Instalações fora do padrão se beneficiam de Bandejas de drenagem de tamanho personalizado and Bandejas de drenagem quadradas retangulares personalizadas fabricados com especificações precisas.
• Conformidade regulatória: Os projetos comerciais e industriais devem atender à ASHRAE 15, aos códigos de construção locais e aos padrões ambientais para gerenciamento de refrigerante.

4. Sobre Cixi Chenfeng Elétrica Co., Ltd.

Cixi Chenfeng Electric Co., Ltd. é uma empresa profissional na área elétrica, com foco no desenvolvimento e produção de acessórios para ar condicionado central. Como uma fábrica líder de suportes de aço inoxidável personalizados para exteriores na China e fabricante de suportes de metal para exteriores, Cixi Chenfeng fornece serviços de personalização ODM/OEM no atacado para clientes globais.

Com excelente resistência técnica, qualidade de produto confiável e forte reputação no mercado, a empresa ocupa uma posição importante na indústria de acessórios para ar condicionado central. A sua extensa gama de produtos abrange Beejas de drenagem HVAC de aço galvanizado , Bandejas de drenagem HVAC de alumínio personalizadas , Bandejas de drenagem comerciais , Bandejas de drenagem industriais , suportes de montagem e um conjunto completo de acessórios de condensador. As capacidades de fabricação de precisão e o rigoroso controle de qualidade da Cixi Chenfeng fazem dela um parceiro OEM/ODM confiável para integradores de sistemas HVAC, empreiteiros e fabricantes de equipamentos em todo o mundo.

5. Perguntas frequentes

Q1: Qual material é melhor para uma bandeja de drenagem HVAC em um ambiente costeiro?

Em ambientes costeiros ou de alta salinidade, um Bandeja de drenagem HVAC em aço inoxidável — especificamente o aço inoxidável grau 316 — oferece a melhor resistência à corrosão. Panelas de aço galvanizado padrão podem apresentar ferrugem na superfície dentro 3–5 anos em tais condições, enquanto o aço inoxidável 316 mantém a integridade para 15–20 anos com manutenção mínima. Para projetos com orçamento limitado, revestimento epóxi Bandejas de drenagem em aço galvanizado fornecer uma solução intermediária.

P2: Posso solicitar uma bandeja de drenagem de tamanho personalizado para uma instalação FCU não padrão?

Sim. Fabricantes como Cixi Chenfeng Electric Co., Ltd. são especializados em Bandejas de drenagem HVAC de tamanho personalizado and Bandejas de drenagem quadradas e retangulares personalizadas fabricado nas dimensões exatas fornecidas pelo cliente. Se você precisa de um Bandeja de drenagem de alumínio personalizada para uma instalação leve no telhado ou um Bandeja de drenagem HVAC para serviços pesados para uma aplicação de resfriador industrial, os serviços ODM/OEM podem acomodar praticamente qualquer especificação, incluindo locais de saída de drenagem personalizados, espessura de isolamento e revestimentos de superfície.

Q3: Com que frequência as peças do condensador devem ser inspecionadas e substituídas?

Uma inspeção completa do condensador deve ser realizada pelo menos duas vezes por ano — de preferência antes da estação de arrefecimento e depois da estação de aquecimento. As aletas da bobina devem ser limpas anualmente para manter a eficiência da transferência de calor; estudos mostram que bobinas sujas podem reduzir a eficiência do sistema até 37% . Drenar panelas, incluindo Bandeja de drenagem da unidade fan coils and Bandejas de drenagem HVAC comerciais , devem ser inspecionados trimestralmente quanto a acúmulo de sedimentos, rachaduras e bloqueios de drenagem. Os rolamentos do motor do ventilador normalmente exigem substituição a cada 5–10 anos , enquanto os compressores têm uma vida útil média de 12–20 anos em condições bem conservadas.

Q4: Qual é a vantagem de uma bandeja de drenagem isolada em relação a uma bandeja de drenagem padrão?

Um Bandeja de drenagem isolada apresenta uma camada de espuma de células fechadas ou isolamento semelhante colada à superfície externa da panela. Isso evita a formação de condensação externa na superfície externa da panela quando há água fria ou refrigerante - um problema comum em climas úmidos que pode causar danos à água no teto e crescimento de mofo. Panelas isoladas são especialmente importantes para Bandeja de drenagem da unidade fan coils instalado em configurações ocultas no teto, onde qualquer gotejamento de umidade externa seria invisível até que ocorressem danos significativos.
