Bandejas de drenagem de ar condicionado: guia completo do comprador de HVAC

Que Bandeja de drenagem de ar condicionado Na verdade faz

Um bandeja de drenagem do ar condicionado coleta a água condensada que se forma na serpentina do evaporador durante o ciclo de resfriamento e a canaliza em direção a uma linha de drenagem, mantendo a umidade longe dos dutos, do isolamento e do material estrutural circundante. Sem um reservatório devidamente ajustado, o condensado simplesmente escorreria da bobina e se acumularia dentro do gabinete do manipulador de ar ou gotejaria no espaço abaixo da unidade.

A maioria dos sistemas residenciais e comerciais leves usam dois reservatórios trabalhando juntos: um reservatório primário montado diretamente abaixo da serpentina do evaporador e um reservatório secundário instalado sob todo o manipulador de ar como bacia de coleta de backup. Este layout duplo é uma prática padrão em instalações de sótãos e armários, pois fornece uma segunda linha de defesa caso a linha de drenagem primária fique restrita.

Se o componente é descrito como um Bandeja de drenagem HVAC , um reservatório de condensado ou um bandeja de drenagem de ar condicionado , a função permanece a mesma entre marcas e tamanhos de sistema: gerenciar o condensado para que ele saia do sistema em um caminho controlado, em vez de descontrolado.

Como funciona uma bandeja de drenagem AC dentro do sistema

À medida que o ar quente interno passa pela serpentina fria do evaporador, a umidade do ar condensa na superfície da serpentina, semelhante à formação de água em um vidro frio. Essa água escorre para baixo e cai na panela posicionada diretamente abaixo da bobina. A panela é fabricada com uma ligeira inclinação em direção a um canto ou borda, onde uma saída de drenagem se conecta a uma linha de drenagem de PVC ou cobre que transporta a água para longe da unidade, normalmente para um dreno no chão, bomba de condensado ou ponto de descarga externo.

Funções da bandeja de drenagem primária versus secundária

O recipiente primário fica mais próximo da serpentina e lida com o condensado em condições normais de operação. O reservatório secundário, às vezes chamado de reservatório de emergência ou auxiliar, é posicionado abaixo da área total do manipulador de ar e só coleta água se o reservatório primário transbordar ou a linha de drenagem principal entupir. Muitas panelas secundárias incluem um interruptor flutuante que desliga o sistema automaticamente quando a água é detectada, o que limita a quantidade de água que pode se acumular antes que alguém perceba o problema.

Por que a inclinação e a posição de saída são importantes

Uma panela com inclinação insuficiente permite que a água fique parada em vez de drenar, o que aumenta a chance de água parada, acúmulo de sedimentos e crescimento microbiano ao longo do tempo. Esta é uma das razões pelas quais os fabricantes prestam muita atenção ao posicionamento da saída e à geometria da panela, em vez de tratar a panela como uma simples bandeja plana.

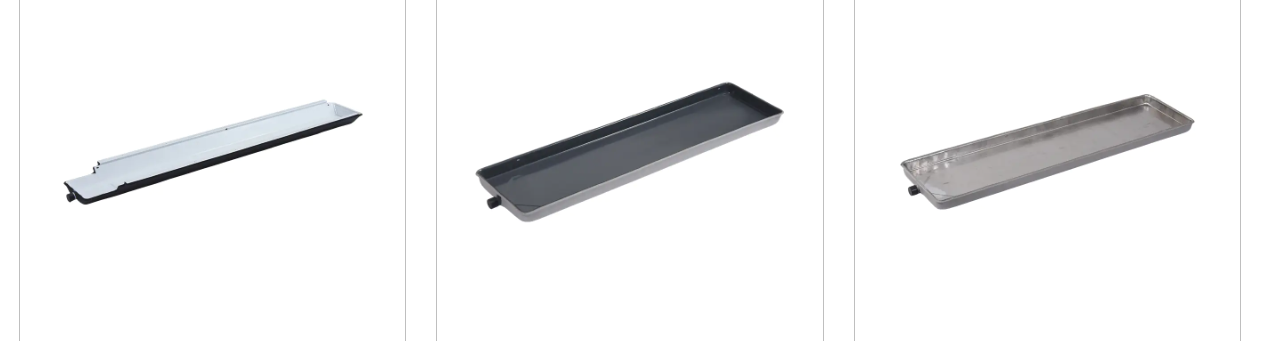

Opções de material da bandeja de drenagem: aço inoxidável, aço galvanizado e alumínio

A seleção do material afeta a forma como uma panela resiste à exposição à umidade durante anos de uso contínuo. Os três materiais mais comumente especificados para recipientes de condensado HVAC são aço inoxidável, aço galvanizado e alumínio, cada um com um equilíbrio diferente de resistência à corrosão, peso e rigidez estrutural.

Comparação geral da resistência à corrosão entre materiais comuns de recipientes de condensado, escala relativa.

Bandeja de drenagem HVAC de aço inoxidável

A bandeja de drenagem HVAC de aço inoxidável é geralmente escolhido para ambientes com maior umidade ou exposição ao ar costeiro, uma vez que a liga resiste bem à ferrugem superficial durante longos períodos de serviço. As panelas de aço inoxidável também são mais fáceis de manter limpas porque a superfície lisa resiste ao acúmulo de incrustações minerais em comparação com o aço revestido.

Bandeja de drenagem de aço galvanizado

A bandeja de drenagem de aço galvanizado usa um revestimento de zinco sobre uma base de aço, o que fornece um meio-termo econômico entre o aço bruto e o inoxidável. As panelas galvanizadas são amplamente utilizadas em instalações residenciais padrão onde a umidade extrema ou a exposição ao sal não são a principal preocupação.

Bandeja de drenagem AC de alumínio

Um bandeja de drenagem AC de alumínio oferece uma opção mais leve que ainda resiste eficazmente à corrosão, o que pode simplificar o manuseio durante a instalação em espaços apertados de sótão ou teto. O alumínio forma uma camada de óxido natural que ajuda a proteger a superfície contra corrosão adicional, uma vez instalado.

Comparação geral de materiais para construção de recipiente de drenagem HVAC de metal
Materiais	Peso relativo	Caso de uso típico
Aço inoxidável	Moderado	Alto humidity or coastal climates
Aço galvanizado	Moderado	Sistemas residenciais padrão
Alumínio	Luz	Instalações de sótão ou espaços apertados

Comparando bandejas de drenagem de aço inoxidável e aço galvanizado

Como esses dois materiais são os especificados com mais frequência em projetos de reservatórios de condensado HVAC, uma comparação lado a lado de vários critérios práticos ajuda a esclarecer onde cada opção tem melhor desempenho.

Comparação editorial, a área azul representa o aço inoxidável, a área laranja representa o aço galvanizado, escala de dez pontos.

O aço inoxidável tende a ter uma pontuação mais elevada em resistência à corrosão e durabilidade a longo prazo, enquanto o aço galvanizado continua a ser uma escolha prática para instalações padrão onde a eficiência orçamental e a disponibilidade direta são mais importantes do que a resistência máxima à corrosão.

Causas comuns de transbordamento da bandeja de drenagem AC

Uma panela que fica enchendo ou transbordando geralmente é um sintoma de um bloqueio ou problema de fluxo de ar em outra parte do sistema, e não um defeito na própria panela. Compreender as causas mais frequentes ajuda os proprietários e técnicos a diagnosticar o problema com mais rapidez.

Classificação de frequência ilustrativa das causas relatadas de transbordamento do reservatório de drenagem, escala de dez pontos.

Algas, poeira ou detritos restringindo a linha de drenagem de condensado
A bobina do evaporador congelada ou gelada derrete mais rápido do que a panela pode drenar
Uma panela instalada sem inclinação adequada em direção à saída
Rachaduras físicas ou furos de corrosão em uma panela envelhecida
Uma bomba de condensado com defeito em sistemas que dependem de um

Onde a bandeja de drenagem fica dentro da unidade AC

O posicionamento depende da configuração do sistema. Em sistemas split, o reservatório primário fica abaixo da bobina do evaporador interno, dentro do gabinete do tratamento de ar, geralmente localizado em um armário, porão ou sótão. Uma bandeja secundária é normalmente posicionada abaixo de todo o manipulador de ar quando a unidade é instalada acima da área residencial, uma vez que qualquer vazamento nesse local apresenta maior risco de causar danos ao teto ou à parede.

Vista isométrica simplificada do posicionamento típico dos recipientes de drenagem primário e secundário dentro de um gabinete de tratamento de ar.

Nas unidades rooftop compactas, o reservatório de condensado é embutido no alojamento da unidade diretamente abaixo da seção da serpentina, com a linha de drenagem direcionada através do meio-fio do telhado ou da base do gabinete até um ponto de descarga externo.

Dimensionamento e dimensões da bandeja de drenagem

As dimensões do recipiente correspondem à área ocupada pela serpentina do evaporador ou gabinete de tratamento de ar, portanto o dimensionamento é geralmente especificado pelo fabricante do equipamento, em vez de escolhido de forma independente. A profundidade é tão importante quanto o comprimento e a largura, uma vez que um reservatório raso retém menos capacidade de reserva se a linha de drenagem ficar temporariamente restrita.

Referência geral de dimensionamento para reservatórios de condensado residenciais e comerciais leves comuns
Tipo de panela	Profundidade Típica	Configuração Comum
Panela primária	1 a 2 polegadas	Abaixo da bobina do evaporador
Panela secundária	2 a 3 polegadas	Abaixo do manipulador de ar completo
Bandeja da unidade de telhado	Varia de acordo com o modelo	Integrado na base do gabinete

As opções personalizadas de profundidade e área ocupada são comuns em projetos de substituição onde o painel do equipamento original não está mais disponível ou onde um tamanho de gabinete fora do padrão requer um ajuste personalizado.

Cronograma de manutenção para um reservatório de condensado HVAC

A limpeza de rotina reduz a chance de sedimentos e acúmulos biológicos se acumularem mais rápido do que a linha de drenagem pode levá-los embora. O gráfico de linhas abaixo reflete uma relação geral entre o tempo desde a última limpeza e a probabilidade de drenagem restrita, usado como referência de planejamento para programação de manutenção.

Referência geral de planejamento para tendência de risco de transbordamento em relação aos meses desde a última limpeza.

Como limpar uma bandeja de drenagem AC

Desligue a energia do manipulador de ar antes de acessar a área panorâmica.
Remova água parada e detritos visíveis da superfície da panela.
Lave a linha de drenagem com uma mistura recomendada para linhas de condensado para limpar o acúmulo.
Inspecione a panela quanto a rachaduras, manchas de ferrugem ou desgaste do revestimento.
Confirme se a chave flutuante, se presente, se move livremente e reinicia corretamente.
Restaure a energia e verifique se o condensado flui em direção à saída conforme esperado.

Obtendo um Fabricante de bandeja de drenagem HVAC

Os componentes do condensador e do recipiente de drenagem trabalham juntos como parte do ciclo de refrigeração, com o condensador lidando com a troca de calor entre o refrigerante e o ar externo, e o recipiente de drenagem gerenciando o condensado resultante do processo de resfriamento. Os compradores que adquirem componentes em grande escala geralmente procuram um fornecedor que possa suportar estampagem consistente ou qualidade de soldagem e flexibilidade em dimensionamento não padronizado.

concentra-se em acessórios de ar condicionado central, incluindo componentes de condensador construídos com tubo de cobre e aleta de alumínio ou toda construção em alumínio compatível com refrigerantes comuns, como R410A e R32, juntamente com componentes de recipiente de drenagem produzidos através de estampagem de uma peça ou soldagem usando aço galvanizado e aço inoxidável. As bandejas de drenagem podem incorporar revestimentos antimofo ou um canal de drenagem inclinado para ajudar a reduzir a estagnação da água, e o dimensionamento não padrão é suportado para unidades de telhado, unidades de gabinete e outros formatos de instalação onde a posição e inclinação da saída de drenagem precisam ser ajustadas.

O que perguntar a uma fábrica de recipientes de drenagem de ar condicionado

A área ocupada e a profundidade da panela podem ser ajustadas para um tamanho específico de gabinete ou meio-fio
Quais opções de revestimento ou acabamento estão disponíveis para ambientes úmidos ou costeiros
A posição da saída de drenagem é ajustável para corresponder ao roteamento da linha de drenagem existente
A produção pode suportar opções inoxidáveis e galvanizadas do mesmo fornecedor?

Perguntas frequentes

O que é uma bandeja de drenagem de ar condicionado

É uma bandeja de metal rasa posicionada abaixo da serpentina do evaporador ou do manipulador de ar que coleta a água condensada e a direciona para uma linha de drenagem, mantendo a umidade longe da estrutura circundante.

O que uma bandeja de drenagem HVAC faz

Ele captura a água produzida à medida que a serpentina do evaporador resfria o ar interno, canalizando esse condensado para uma saída de drenagem para que não se acumule dentro do gabinete ou goteje no espaço abaixo.

O que é uma bandeja de drenagem de condensado

Bandeja de drenagem de condensado é outro nome comum para o mesmo componente, referindo-se especificamente à sua função no gerenciamento da água que se condensa na serpentina de resfriamento durante a operação.

Onde fica a bandeja de drenagem de um ar condicionado

Em sistemas split, ele fica abaixo da serpentina do evaporador interno, dentro do gabinete do tratamento de ar, enquanto nas unidades de pacote rooftop ele é embutido na base do gabinete, abaixo da seção da serpentina.

Como funciona uma bandeja de drenagem AC

O condensado escorre da serpentina para o recipiente, que é inclinado em direção a uma saída conectada a uma linha de drenagem, permitindo que a água saia do sistema por um caminho controlado, em vez de se acumular.

Qual é a diferença entre uma bandeja de drenagem e uma bandeja de condensado

Esses termos descrevem o mesmo componente, com recipiente de drenagem e recipiente de condensado usados de forma intercambiável na documentação HVAC residencial e comercial.

Por que minha bandeja de drenagem AC está cheia de água

Uma panela cheia geralmente indica uma linha de drenagem restrita, um sifão entupido ou um problema na bomba que impede a água de sair da panela tão rapidamente quanto se acumula.

Por que minha bandeja de drenagem HVAC está transbordando

O transbordamento geralmente está relacionado a uma linha de condensado bloqueada, inclinação insuficiente do reservatório ou uma serpentina congelada que derrete mais rápido do que o reservatório e a linha podem suportar a água resultante.

Por que a bandeja de drenagem do meu ar condicionado está vazando

O vazamento geralmente ocorre devido a uma panela rachada ou corroída, uma conexão de linha de drenagem solta ou uma costura que falhou após exposição prolongada a água parada.

Por que minha bandeja de drenagem AC continua enchendo

O acúmulo recorrente normalmente indica uma linha de drenagem que precisa de descarga regular, algas ou detritos se acumulando mais rápido do que os endereços de manutenção de rotina ou um declive que não direciona mais a água de forma eficiente.
