Guia completo de compra para beejas de drenagem HVAC

A direita Bandeja de drenagem HVAC se resume a três decisões: o material que corresponde à umidade e exposição que a unidade enfrentará, uma profundidade e inclinação que correspondam ao volume de condensado que o sistema realmente produz e se a instalação precisa de um reservatório secundário além do primário. Acerte esses três detalhes e um Bandeja de drenagem de ar condicionado fará seu trabalho silenciosamente por anos, errará em qualquer um deles e o primeiro sinal de problema geralmente é um teto molhado ou um fundo de panela corroído que ninguém percebeu até que ele falhou.

Este guia explica como uma bandeja de drenagem de condensado realmente funciona, como as bandejas de aço galvanizado, aço inoxidável e polímero se comparam, como dimensionar e inclinar uma bandeja corretamente e o que tende a dar errado quando uma bandeja é esquecida durante a manutenção de rotina. Esteja você especificando recipientes para novas instalações ou substituindo um que falhou, o objetivo é o mesmo: combinar o recipiente com o sistema e o ambiente em que ele está inserido.

O que uma bandeja de drenagem HVAC faz

Coletando e direcionando condensado

À medida que o ar quente interno passa por uma serpentina fria do evaporador, a umidade se condensa no ar e escorre para baixo. Uma instalação HVAC de bandeja de drenagem fica diretamente abaixo da bobina, capturando cada gota e canalizando-a em direção a uma linha de drenagem, em vez de deixá-la se acumular no chão, em dutos ou dentro de uma cavidade no teto. Em um dia úmido, um sistema residencial de médio porte pode produzir vários litros de condensado, de modo que o reservatório está realizando um trabalho real e contínuo, em vez de ficar ali como uma formalidade.

Panelas Primárias vs Panelas Secundárias

A maioria das unidades internas inclui um recipiente primário embutido diretamente na caixa da unidade. Quando a mesma unidade é montada em um sótão, loft ou qualquer espaço acima de um teto acabado, uma bandeja secundária, às vezes chamada de bandeja auxiliar ou de transbordamento, é colocada embaixo de toda a unidade como backup. Se a bandeja primária ou sua linha de drenagem ficar bloqueada, a bandeja secundária captura o transbordamento e aciona um interruptor de segurança ou drena separadamente, ganhando tempo antes que a água atinja o teto abaixo.

Onde as bandejas de drenagem do ar condicionado são usadas

Os requisitos do recipiente de drenagem de condensado mudam dependendo de onde a unidade está instalada e do risco que um vazamento criaria. A tabela abaixo descreve como o uso do recipiente normalmente muda nos tipos de instalação comuns.

Dimensionamento geral e orientação de inclinação em aplicações comuns de recipientes de drenagem HVAC
Tipo de sistema	Profundidade típica da panorâmica	Inclinação recomendada	Material Comum
Bobina interna de sistema split residencial	1,5 a 2 pol.	Ligeira inclinação em direção à saída de drenagem	Aço galvanizado ou polímero
Manipulador de ar montado em sótão ou loft	2,5 a 3 pol.	Inclinação mais uma saída de transbordamento dedicada	Aço galvanizado ou aço inoxidável
Unidade de embalagem comercial leve	3 a 4 pol.	Inclinação contínua em todo o comprimento da panela	Aço inoxidável
Bandeja base da unidade de condensação no telhado	4 pol e acima	Inclinação em direção a vários pontos de drenagem	Aço galvanizado com revestimento anticorrosivo

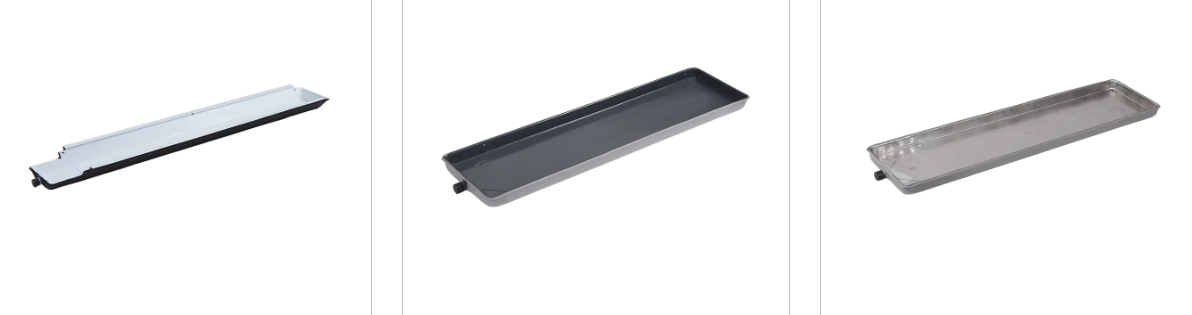

Materiais comparados: bandejas de drenagem galvanizadas, de aço inoxidável e de polímero

A escolha do material é o maior fator que separa uma bandeja de drenagem de metal que dura anos de outra que precisa ser substituída antecipadamente. As opções de recipientes de drenagem galvanizados oferecem um equilíbrio sólido entre durabilidade e facilidade de fabricação, tornando-os um padrão comum para trabalhos residenciais padrão e comerciais leves. Uma bandeja de drenagem de aço inoxidável troca alguma flexibilidade de fabricação pela melhor resistência à corrosão e pela maior vida útil, razão pela qual aparece com mais frequência em sistemas comerciais e ambientes costeiros ou com alta umidade. As panelas de polímero ou plástico inclinam-se inteiramente na outra direção, priorizando o peso leve e a flexibilidade de moldagem em vez da durabilidade estrutural de longo prazo.

O gráfico de radar abaixo compara todos os três materiais em cinco fatores práticos que são mais importantes na hora de escolher entre eles.

Bandeja de drenagem de aço inoxidável Bandeja de drenagem galvanizada Bandeja de drenagem de polímero

Escolhendo a profundidade panorâmica correta para sua instalação

Uma bandeja de drenagem de ar condicionado subdimensionada é uma das causas mais comuns de transbordamento, simplesmente porque não consegue reter condensação suficiente durante o pico de umidade antes que a água atinja a borda. Os requisitos de profundidade variam de acordo com o tipo de instalação, desde recipientes rasos embutidos em janelas e unidades terminais embaladas até recipientes de base mais profundos usados em equipamentos de telhado. O gráfico abaixo compara a profundidade panorâmica típica em quatro categorias de aplicação comuns.

Profundidade panorâmica típica por aplicação (polegadas)

Figura: referência geral de profundidade por aplicação, a profundidade real do recipiente deve corresponder às especificações do fabricante para a unidade exata instalada.

Como o volume do condensado muda com a umidade e a estação

A produção de condensado não é constante ao longo do ano, ela aumenta e diminui com a umidade externa e com a intensidade do funcionamento do sistema. É por isso que uma bandeja de drenagem HVAC que parece perfeitamente adequada na primavera pode repentinamente mostrar sinais de tensão durante o período mais úmido do verão. O gráfico de linhas abaixo ilustra um padrão sazonal geral no volume relativo de condensado, que é um contexto útil ao decidir quanta margem construir na capacidade do reservatório.

Padrão Sazonal Ilustrativo de Volume Condensado

Figura: padrão sazonal ilustrativo geral, o volume real de condensado depende do clima local e do tempo de funcionamento do sistema.

Problemas comuns: transbordamento, ferrugem e ralos entupidos

Por que minha bandeja de drenagem AC está cheia de água é uma das perguntas mais comuns que os proprietários fazem, e a resposta quase sempre é um bloqueio, e não uma falha da própria bandeja. Poeira, algas e detritos se acumulam dentro da linha de drenagem ao longo do tempo, retardando ou interrompendo o fluxo de condensado até que ele volte para a panela e eventualmente transborde. Uma panela rachada, corrosão nas costuras ou uma chave flutuante com defeito são outros culpados frequentes, embora estes tendam a se desenvolver mais gradualmente. O gráfico de colunas abaixo mostra um detalhamento geral da frequência com que cada causa tende a surgir durante chamadas de serviço.

Frequência relativa de problemas comuns na bandeja de drenagem (índice ilustrativo)

Figura: comparação ilustrativa da frequência com que cada problema tende a aparecer durante as visitas de rotina ao serviço.

Cronograma de Manutenção e Limpeza

Com que frequência uma bandeja de drenagem AC deve ser limpa

A maioria dos sistemas residenciais se beneficia de uma inspeção da linha de drenagem e do reservatório pelo menos uma vez por estação de resfriamento, de preferência logo antes do tempo esquentar. Casas em climas úmidos ou com muita vegetação ao redor podem precisar de uma verificação duas vezes por ano, pois algas e detritos se acumulam mais rapidamente nessas condições.

Desligue o sistema antes de inspecionar ou limpar o reservatório e a linha de drenagem.
Remova qualquer água parada e verifique se há detritos visíveis, crescimento de algas ou sedimentos dentro da panela.
Limpe a abertura da linha de drenagem de acúmulos para que o condensado possa fluir livremente em direção ao ponto de saída.
Verifique a superfície da panela e as costuras em busca de manchas de ferrugem, corrosão ou rachaduras que possam aumentar com o tempo.
Teste a chave flutuante, se a panela incluir uma, para confirmar se ela ainda desliga o sistema quando a água sobe muito.

Escolhendo um fabricante confiável de bandeja de drenagem HVAC

Trabalhar com um fabricante estabelecido de recipientes de drenagem HVAC é mais importante do que pode parecer, porque a qualidade do recipiente é amplamente determinada durante a fabricação, e não algo que pode ser consertado após a instalação. Uma costura estampada de peça única ou totalmente soldada evita os pontos fracos onde vazamentos e ferrugem tendem a começar primeiro. Procure um fabricante de bandeja de drenagem de ar condicionado que possa manter uma espessura de parede consistente em toda a bandeja, oferecer opções de aço galvanizado e inoxidável e suportar dimensionamento não padrão para unidades de telhado, unidades de gabinete e outras instalações que não se encaixem em um modelo padrão.

Um fornecedor competente de reservatório de drenagem de condensado também deve ser capaz de ajustar a posição de saída do dreno, a inclinação do reservatório e a capacidade geral para corresponder a um sistema específico, em vez de forçar cada projeto no mesmo projeto fixo. Vale a pena perguntar diretamente sobre recursos opcionais, como revestimentos antimofo ou um canal de drenagem inclinado, pois reduzem o acúmulo microbiano e a água parada entre as limpezas.

Sobre Cixi Chenfeng Electric Co., Ltd.

Cixi Chenfeng Electric Co., Ltd. é uma empresa profissional na área elétrica, focada no desenvolvimento e produção de acessórios de ar condicionado central, incluindo componentes de condensador e bandejas de drenagem de condensado. Os conjuntos condensadores são construídos em torno de tubos de troca de calor de alta eficiência e designs de aletas compatíveis com refrigerantes comuns, disponíveis em tubo de cobre, aleta de alumínio ou construção totalmente em alumínio, com estruturas modulares que se adaptam a sistemas multi-split e unidades comerciais.

Do lado do recipiente de drenagem, a produção conta com estampagem ou soldagem de peça única em aço galvanizado e aço inoxidável, com opções de revestimentos antimofo e canais de drenagem inclinados que ajudam a prevenir o crescimento microbiano e água parada. O dimensionamento fora do padrão é suportado em unidades de telhado, unidades de gabinete e outros tipos de instalação, com posição e inclinação de saída de drenagem ajustáveis para corresponder à configuração exata de cada cliente. Como baseado na China Bandeja de drenagem HVAC and Bandejas de drenagem de ar condicionado fábrica, Cixi Chenfeng oferece suporte à personalização ODM e OEM no atacado, apoiada por testes laboratoriais conjuntos para fluxo de ar e desempenho de drenagem.

Perguntas frequentes

Q1. O que é uma bandeja de drenagem de ar condicionado

É uma bandeja rasa instalada abaixo da serpentina do evaporador ou da unidade interna que coleta o condensado e o canaliza em direção a uma linha de drenagem, evitando que a água pingue no espaço circundante.

Q2. O que uma bandeja de drenagem HVAC faz

Ele captura a condensação produzida à medida que o ar quente passa pela serpentina fria, direcionando a água com segurança para longe da unidade, em vez de permitir que ela se acumule ou pingue dentro do edifício.

Q3. Por que minha bandeja de drenagem AC está cheia de água

Uma panela cheia ou transbordando é mais frequentemente causada por uma linha de drenagem entupida, embora uma panela rachada, ferrugem ou falha no interruptor de flutuação também possam permitir o acúmulo de água.

Q4. Com que frequência uma bandeja de drenagem AC deve ser limpa

Uma inspeção anual antes da estação de resfriamento é uma base razoável para a maioria das residências, sendo recomendada uma segunda verificação em climas úmidos ou áreas com vegetação circundante densa.

Q5. Você pode substituir uma bandeja de drenagem AC

Sim, um recipiente de drenagem pode ser substituído sozinho, sem substituir toda a unidade interna, desde que o recipiente de substituição corresponda à profundidade, área ocupada e posição de saída de drenagem do original.

Q6. O que é uma bandeja de drenagem secundária

Uma bandeja secundária ou auxiliar fica abaixo de toda a unidade interna, normalmente em uma instalação de sótão ou loft, transbordando se a bandeja primária ou a linha de drenagem ficarem bloqueadas.

Q7. Qual material é melhor para uma bandeja de drenagem AC

O aço inoxidável oferece a maior resistência à corrosão e a maior vida útil, o aço galvanizado fornece um meio-termo durável e econômico, e as panelas de polímero priorizam o peso leve em vez da durabilidade a longo prazo.

Q8. Quanto tempo dura uma bandeja de drenagem

A vida útil varia de acordo com o material e o ambiente, com panelas galvanizadas e de aço inoxidável bem conservadas geralmente durando muitos anos, enquanto a exposição a água parada e detritos tende a encurtar essa vida útil.

Q9. Por que uma bandeja de drenagem AC enferruja

A ferrugem se desenvolve quando o revestimento protetor de uma panela de metal se desgasta ou é arranhado, permitindo que a condensação e a umidade alcancem o metal descoberto após exposição repetida.

Q10. Como você evita que uma bandeja de drenagem AC transborde

Mantenha a linha de drenagem livre de detritos, inspecione a panela regularmente em busca de rachaduras ou ferrugem e confirme se a inclinação da panela direciona a água para a saída, em vez de permitir que ela se acumule em um local.
